Comment fonctionne un régulateur de tension de moteur AC?

Comment fonctionne un régulateur de tension de moteur AC?

En tant que fournisseur dédié deRégulateur de tension du moteur CA, On me pose souvent des questions sur le fonctionnement intérieur de ces appareils essentiels. Dans ce blog, je donnerai un aperçu complet du fonctionnement d'un régulateur de tension de moteur AC, explorant ses composants, ses fonctions et le processus global.

Comprendre les bases des moteurs AC et la régulation de la tension

Les moteurs AC sont largement utilisés dans diverses applications industrielles, commerciales et résidentielles en raison de leur efficacité et de leur fiabilité. Cependant, les performances d'un moteur AC dépendent fortement de la stabilité de la tension d'entrée. Les fluctuations de tension peuvent entraîner des problèmes tels qu'une réduction de l'efficacité du moteur, une surchauffe et même une défaillance moteur prématurée. C'est là qu'un régulateur de tension de moteur AC entre en jeu. Sa fonction principale est de maintenir une tension de sortie constante quelles que soient les variations de la tension d'entrée.

Composants d'un régulateur de tension de moteur AC

Un régulateur de tension de moteur AC se compose généralement de plusieurs composants clés, chacun jouant un rôle crucial dans le processus de régulation de tension.

1. Circuit de détection de tension: Il s'agit de la première ligne de défense dans le système de régulation de tension. Le circuit de détection de tension surveille en continu la tension d'entrée. Il compare la tension d'entrée réelle avec une tension de référence pré-définie. S'il y a un écart entre les deux, il envoie un signal au circuit de contrôle.
2. Circuit de commande: Le circuit de commande est le cerveau du régulateur de tension. Sur la base du signal reçu du circuit de détection de tension, il détermine l'action appropriée à prendre pour corriger la tension. Il peut ajuster la sortie du régulateur en contrôlant d'autres composants tels que les dispositifs de commutation d'alimentation.
3. Dispositifs de commutation d'alimentation: Ces appareils, tels que les thyristors ou les transistors, sont responsables de l'ajustement de la quantité de puissance livrée au moteur AC. Le circuit de commande envoie des signaux à ces appareils pour augmenter ou diminuer le flux de puissance, régulant ainsi la tension de sortie.
4. Transformateur: Le transformateur est un composant important dans de nombreux régulateurs de tension du moteur AC. Il peut intensifier ou descendre la tension au besoin. Dans certains cas, il fournit également l'isolement électrique entre l'entrée et la sortie, ce qui est crucial pour des raisons de sécurité.

Le processus de travail d'un régulateur de tension de moteur AC

Jetons un aperçu détaillé de la façon dont ces composants fonctionnent ensemble pour réguler la tension pour un moteur AC.

1. Détection de tension: Le circuit de détection de tension commence par mesurer la tension d'entrée. Cette mesure est ensuite comparée à une tension de référence. Par exemple, si la tension de référence est définie à 220 V et que la tension d'entrée est mesurée à 230 V, il y a une déviation 10V.
2. Transmission du signal: Une fois l'écart détecté, le circuit de détection de tension envoie un signal au circuit de commande. Le signal contient des informations sur l'amplitude et la direction de l'écart. Dans notre exemple, le signal indiquerait que la tension d'entrée est 10V supérieure à la tension de référence.
3. Décision de contrôle: Le circuit de contrôle analyse le signal et décide de l'action appropriée. Dans ce cas, comme la tension d'entrée est plus élevée, le circuit de commande enverra un signal aux dispositifs de commutation d'alimentation pour réduire le flux de puissance.
4. Ajustement de l'énergie: Les dispositifs de commutation d'alimentation reçoivent le signal du circuit de commande et ajustent leur fonctionnement en conséquence. Ils peuvent réduire l'angle de conduction des thyristors ou modifier la fréquence de commutation des transistors pour diminuer la quantité de puissance délivrée au moteur.
5. Action transformateur: Si le réglage de la tension nécessite un changement significatif, le transformateur peut également entrer en jeu. Il peut retirer la tension pour le rapprocher du niveau souhaité.
6. Surveillance des sorties: Le circuit de détection de tension continue de surveiller la tension de sortie. Une fois que la tension de sortie atteint la tension de référence pré-définie (dans notre exemple, 220 V), le circuit de commande conservera les paramètres de courant des dispositifs de commutation d'alimentation pour maintenir la tension stable.

Types de régulateurs de tension de moteur CA

Il existe différents types de régulateurs de tension de moteur AC disponibles sur le marché, chacun avec son propre principe de travail et ses avantages.

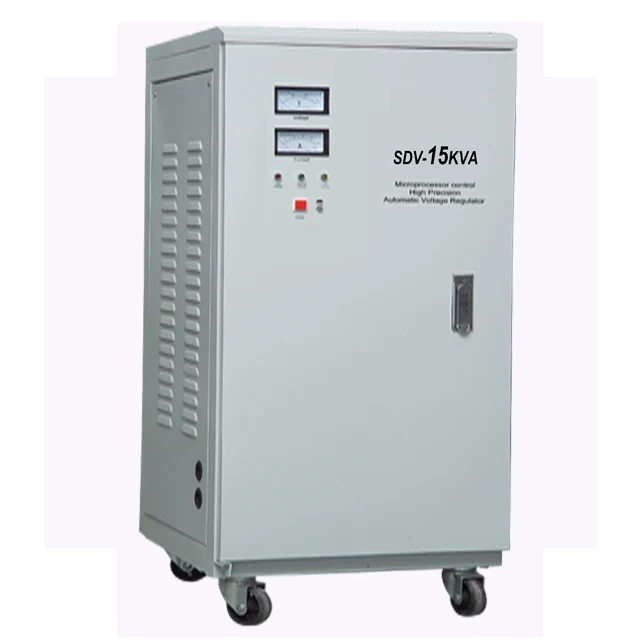

1. RÉGULATEURS DE TENSION CONTRÔLE: Ces régulateurs utilisent un servomoteur pour ajuster la position d'un transformateur variable. Le servomoteur est contrôlé par le circuit de commande en fonction de la détection de tension. Les régulateurs contrôlés servants sont connus pour leur haute précision et leur capacité à gérer de grandes fluctuations de tension. Vous pouvez en savoir plus sur notreRégulateur de servo de tension de l'affichage numériquequi offre des fonctionnalités avancées et une réglementation de tension précise.
2. Régulateurs de tension électronique: Les régulateurs de tension électronique utilisent des dispositifs semi-conducteurs tels que les transistors et les thyristors pour réguler la tension. Ils sont compacts, efficaces et ont un temps de réponse rapide. Ils conviennent aux applications où l'espace est limité et des ajustements de tension rapide sont nécessaires.
3. Régulateurs de tension automatique (AVR): Les AVR sont couramment utilisés dans les générateurs pour maintenir une tension de sortie constante. Ils fonctionnent en détectant la tension de sortie du générateur et en ajustant le courant de champ pour contrôler la tension.

Avantages de l'utilisation d'un régulateur de tension de moteur AC

L'utilisation d'un régulateur de tension du moteur AC offre plusieurs avantages pour le moteur et le système global.

1. Amélioration de l'efficacité du moteur: En maintenant une tension constante, le moteur peut fonctionner à son efficacité optimale. Cela réduit la consommation d'énergie et économise sur les coûts d'électricité.
2. Durée de vie du moteur prolongé: Les fluctuations de tension peuvent provoquer une chaleur et un stress excessives sur les enroulements du moteur, conduisant à une défaillance prématurée. Un régulateur de tension protège le moteur de ces problèmes, prolongeant ainsi sa durée de vie.
3. Performances du système améliorées: Dans les applications industrielles, une alimentation de tension stable assure le fonctionnement fluide de l'ensemble du système. Il réduit le risque de dysfonctionnement de l'équipement et de temps d'arrêt.

Conclusion

En tant que fournisseur deRégulateur de tension du moteur, Je comprends l'importance d'un régulateur de tension fiable pour les moteurs AC. Le principe de travail d'un régulateur de tension de moteur AC est un processus complexe mais bien orchestré qui implique plusieurs composants travaillant ensemble pour maintenir une tension stable. Que vous soyez dans le secteur industriel, commercial ou résidentiel, le choix du bon régulateur de tension peut considérablement améliorer les performances et la longévité de vos moteurs AC.

Si vous êtes intéressé par nos régulateurs de tension de moteur AC ou que vous avez des questions sur la réglementation de tension pour votre application spécifique, nous vous invitons à nous contacter pour une discussion détaillée. Notre équipe d'experts est prête à vous aider à sélectionner le produit le plus approprié et à fournir un support technique.

Références

1. Chapman, SJ (2012). Fondamentaux des machines électriques. McGraw - Hill.
2. Fitzgerald, AE, Kingsley, C., et Umans, SD (2003). Machines électriques. McGraw - Hill.
